前回の続きで、2列目シートのベッドを紹介します。
2列目のパーツは、白のパイプとジョイントを使いました。以前に作成したベッドを加工したものですが、分解した時に3列目のパーツと間違えないためにも都合がよかったので。
まずは、全体の写真から
必要なパーツは以下の通り。※写真では手前側の脚しか映っていませんが、脚のパイプが3本横に並んでいます。
- 925mm 3本（縦のパイプ）
- 525mm 5本（横のパイプ2本、脚のパイプ3本）
- 500mm 2本（補強パイプ）
- J-4 2個（角）
- J-12B 1個（フロント側真ん中のジョイント）
- J-103 3個（脚の先端）
- J-59C 4個（補強パイプの両端）
ベッド下の荷室を広く確保するため、真ん中の縦のパイプは、上から嵌めるだけです。
補強のための横バーも上からパチンとハメるだけ。
旧バージョンから変更点として、左右で分割してパイプを組み立てられるような作りにしました。走行中は２列目のシートに1人座れるようにして、目的地でシートを倒して速やかにベッド展開出来るように工夫しています。

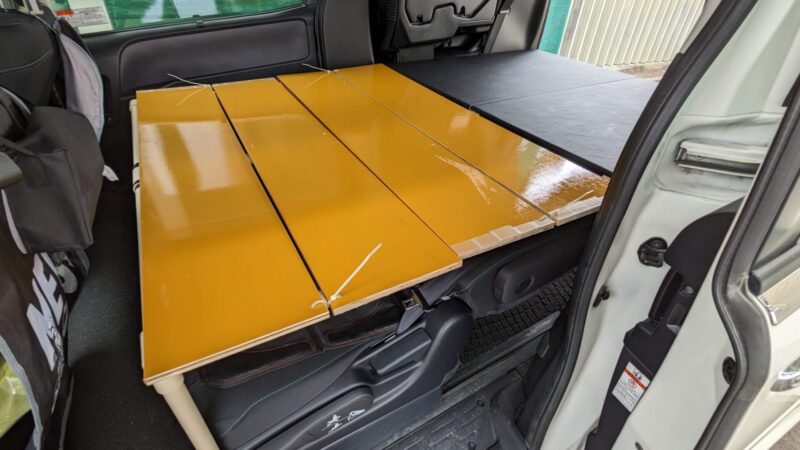

以前に作ったパネコートは長さを1200mmにカットして、横向きに敷きます。
パネル4枚を一度に持ち上げるのは重たいので、2枚ずつに分けて結束バンドで留めました。
ズレて落ちない様に、片側だけジョイントで固定。
これにてベッドキットは完成です。バージョンアップにかかった費用は1万円ちょっとくらいでしょうか。ジョイントを間違って買ったりして、何度かホームセンターを往復したりとムダがありましたので…
この記事をご覧になった皆さんが、快適な車中泊ライフを送れましたら幸いです！
